直線模組的精度檢測方法？
發布時間：2018-08-24 點擊次數：7012
直線模組是一種自動化設備上面的傳動設備，本身的精度高，但是不像手機之類那么智能可控，并且使用頻率高，使得它需要在一定的周期內進行自檢，對他的精度進行檢測。因?yàn)橹本€模組畢竟是一種儀器，在生產過程中需要把控各個配件的精度，平行度、直角度、同心度等等，以保證線性模組的整體裝配精度，不小心會產生誤差，而長時間的運動也會因?yàn)檎駝影l(fā)生精度的改變，所以時刻需要注意精度是否還在一開始定的位置。那么直線模組的精度既然那么高，該怎么檢測呢？
①、直線模組重復定位精度：
對任意一點在同一方向重復測試30次，再測出其中止方位，算出表頭讀數極限值的1/2。作為測驗的準則，在移動間隔的中間及大致兩頭的方位別離進行測驗，將測驗數值中的極限值作為測定值，用帶有±的極限值的1/2表明。
②、直線模組游隙：
對內滑塊給予進給，以滑塊剛剛開端移動時試驗指示器的讀數為基準，從這個狀況開端，不依賴進給設備，在與內滑塊移動方向一樣的方向上(工作臺的進給方向)施加負荷，以后把測驗開端時的基準值與返回時方位之間的差值，當作測定值。測驗在運動部分的中間及大致兩頭的方位別離進行，把所得到的數值中的極限值當作測定值。
③、直線模組定位精度：
以直線模組的極限行程為基準長度，用從基準方位開端實踐移動的間隔與指令值之間的極限值來表明。
④、直線模組運轉平行度：

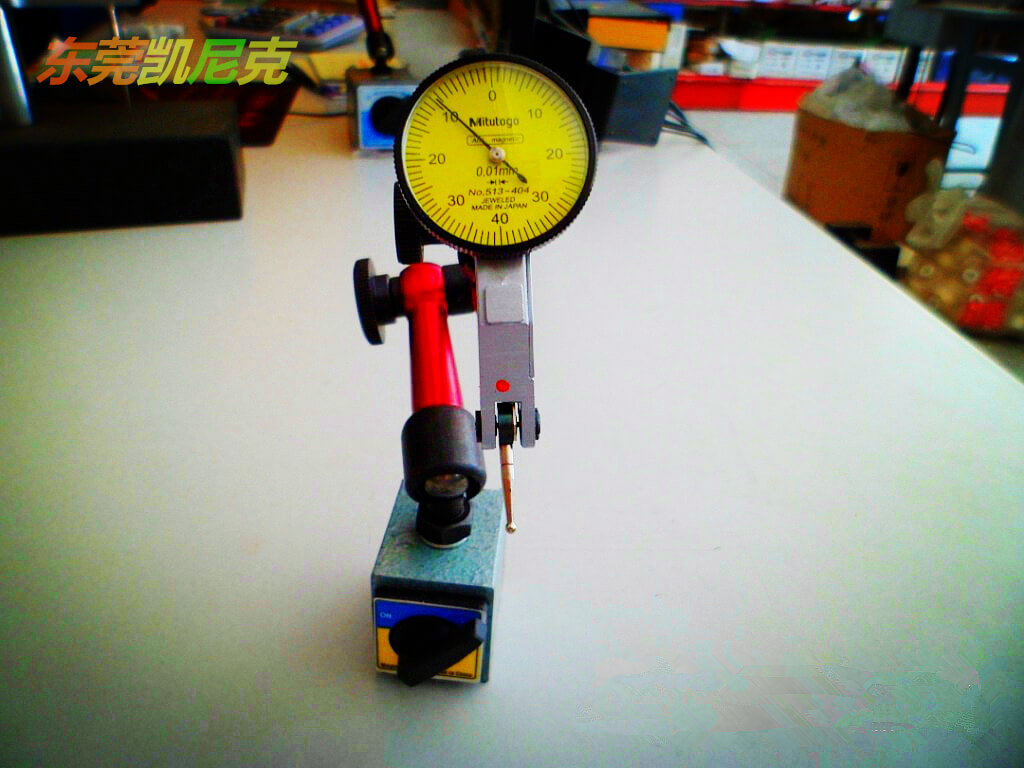

在設備KNK直線模組的平臺上放置規范尺，用試驗指示器在內滑塊所能移動的范圍內進行測驗，移動范圍內讀數的值即是測定值。
